制作再生式短波收音机

先前买了两本日本的无线电制作书,里面很多有意思的小制作很吸引人
对于无线电爱好者来说,制作收音机是亘古不变得话题
正好最近单位工作不忙,选了其中一个收音机制作一下
伟大领袖毛ZX教导我们说:努力办好广播,为全中国人民和世界人民服务。
这是一个短波再生式收音机,原设计采用1只2SK241场效应管作为再生检波
可以接收7MHz-16MHz的短波广播电台,后来,在升级项目里,又加了一级场效应管高放电路
决定照此制作,这是电路图:

电路非常简单,原作者采用曼哈顿法构建

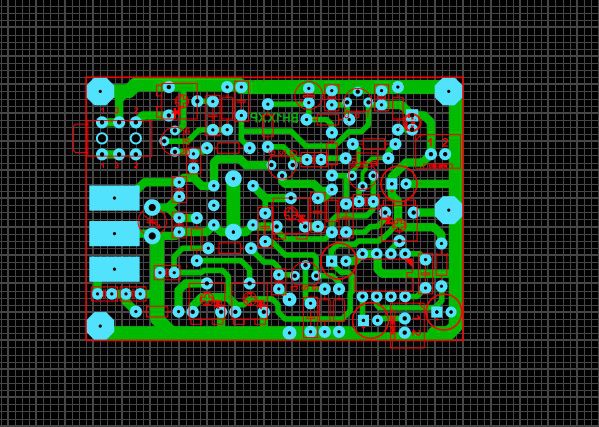

我还是习惯用印刷板制作,简单的电路也不费事,画出线路板图
在画板时,对原电路也做了少许改进
一是加了一级低放
二是预留电调谐条件,可以随时将可变电容换成变容二极管进行调谐

2

采用热转印方法制作电路板,熟练了也快
虽然打样很便宜,但是就一块板,自己做更快


一盘用了15年的三氯化铁溶液进行腐蚀

腐蚀好了

打孔,修整,抹上松香酒精溶液保护

准备元器件,除了2只2SK241外,都是很常见的元件
其中,78L05没有了,我用的78L06
在调谐方面,原作者设计用2只可变电容,一只大容量的用作粗调
并联一只小容量的用作细调,由于预留电调谐条件,于是,采用可变电容粗调,
变容二极管细调,可变电容采用CB-223型

还有一个重要元件是天线线圈,原作者用的FCZ研究所的10S14线圈
咱没有成品还不会自己绕吗,准备一套中周骨架,绕一个就是


然后逐步焊接即可,焊接好的板子
其中,高频信号输出部分暂时没有焊接

各钮功能如下

做好的收音机自然要验证一下性能
接上天线,天线是德生收音机的外接天线,长度大约5、6米
从窗台伸到阳台的衣架上再垂下楼
用一节9V电池供电

收听情况:
再生式收音机的乐趣就是调谐的同时调节再生,既要把电台抓到,也得把再生调好
用信号发生器进行测试,实做机的接收范围大概再6.5MHz-14MHz范围内
不接外接天线,无任何信号被收听
接德生外接天线,白天可听见非常响亮的中国之声环球广播电台,在高端,可以收听到声音较小的中文电台3个
对于强台信号,接收后需要将再生调弱,否则会产生较大失真
对于弱台信号,发现再生也不能一味调强,从小到大调节再生电位器会产生由低到高再由高到低再自激
同时,该机抗干扰能力较差,收听的同时充斥着各种干扰的声音,包括拔掉路由器的电源都有明显变化
再有一个亮点就是调谐时的粗调细调设置,非常好用
一般先将细调电位器置于中央位置,用粗调旋钮调到一个电台,然后左右拧动细调电位器即可令电台最清楚
是一个非常实用的设计

耗电情况,经过观察,本机的耗电主要消耗在低频功放上。9V供电工况
音量最大无信号时,整机电流约6-8mA
音量开响亮无失真正常收听时,整机电流波动在20-30mA左右
如果再生过强未自激,但产生明显失真时,电流约50mA

最后也发现问题:灵敏度高低端不均匀,经实际测试发现低端灵敏度很强
高端灵敏度弱,低端再生强,高端再生弱,在调谐高端,即便把再生开至最大也很难自激
仍需解决

完,谢谢观赏
